Fusion Transform 2D/3D

Version: Davinci Resolve V15.0.0B.037
OS: Win10 Home (1803)

Following some tutorials (Fusion tutorials) I've been able to do some fun things with 2D paths.
But, after 10ish hours I can't for the life of me find any way to do this:


on the left, a 2d object following a curve and its rotation/heading. (I got this easily).
on the right, a 3d curve+cube. But there is no "connect to -> path heading" for Transform3D. there is a "Modify with -> path heading" but I can't figure out the right way to connect to it.

So, How can I have a 3D object follow a 3D curve/path/transform and automatically rotate with it?

My nodes:

Code: Select all

{
   Tools = ordered() {
      Rectangle1 = RectangleMask {
         Inputs = {
            MaskWidth = Input { Value = 1920, },
            MaskHeight = Input { Value = 1080, },
            PixelAspect = Input { Value = { 1, 1 }, },
            ClippingMode = Input { Value = FuID { "None" }, },
            Width = Input { Value = 0.19047619047619, },
            Height = Input { Value = 0.150793650793651, },
            Angle = Input {
               SourceOp = "Path1",
               Source = "Heading",
            },
         },
         ViewInfo = OperatorInfo { Pos = { 55, 16.5 } },
      },
      Path1 = PolyPath {
         DrawMode = "InsertAndModify",
         CtrlWZoom = false,
         Inputs = {
            Displacement = Input {
               SourceOp = "Path1Displacement",
               Source = "Value",
            },
            PolyLine = Input {
               Value = Polyline {
                  Points = {
                     { Linear = true, LockY = true, X = -0.605654761904762, Y = 0.0158730158730159, RX = 0.548282705229272, RY = -0.576325250712477 },
                     { LockY = true, X = 0.0580357142857143, Y = 0.0132275132275133, LX = -0.14831339012207, LY = -0.0360777739181698, RX = 0.352245742109357, RY = 0.0917680744595778 },
                     { LockY = true, X = 0.526785714285714, Y = -0.428571428571429, LX = -0.214468631121785, LY = 0.0570363763471618 }
                  }
               },
            },
         },
      },
      Path1Displacement = BezierSpline {
         SplineColor = { Red = 255, Green = 0, Blue = 255 },
         NameSet = true,
         KeyFrames = {
            [0] = { 0, RH = { 8.66579985618591, 0 }, Flags = { LockedY = true } },
            [26] = { 0.522, LH = { 17.3333333333333, 0.522 }, RH = { 28.3333333333333, 0.522 } },
            [33] = { 0.550255342723338, LH = { 30.6666666666667, 0.550255342723338 }, RH = { 34, 0.550255342723338 }, Flags = { LockedY = true } },
            [36] = { 0.602, LH = { 34.879241472986, 0.582176178655133 }, RH = { 44.65, 0.755 } },
            [46] = { 0.977999999999999, LH = { 42.6509489295175, 0.955481113562847 }, RH = { 52.0944220533245, 1.01897865193173 } },
            [61] = { 1, LH = { 57.2481390427702, 0.969429281089239 }, Flags = { LockedY = true } }
         }
      },
      Background1 = Background {
         Inputs = {
            GlobalOut = Input { Value = 119, },
            Width = Input { Value = 1920, },
            Height = Input { Value = 1080, },
            UseFrameFormatSettings = Input { Value = 1, },
            ["Gamut.SLogVersion"] = Input { Value = FuID { "SLog2" }, },
            TopLeftRed = Input { Value = 0.677, },
            TopLeftGreen = Input { Value = 0.389952, },
            EffectMask = Input {
               SourceOp = "Rectangle1",
               Source = "Mask",
            }
         },
         ViewInfo = OperatorInfo { Pos = { 55, 49.5 } },
      },
      Shape3D1 = Shape3D {
         CtrlWZoom = false,
         Inputs = {
            ["SurfacePlaneInputs.ObjectID.ObjectID"] = Input { Value = 1, },
            ["SurfaceSphereInputs.ObjectID.ObjectID"] = Input { Value = 2, },
            ["SurfaceIcoInputs.ObjectID.ObjectID"] = Input { Value = 3, },
            ["Transform3DOp.ScaleNest"] = Input { Value = 0, },
            ["Transform3DOp.ScaleLock"] = Input { Value = 0, },
            ["Transform3DOp.Scale.Z"] = Input { Value = 2.56, },
            ["Transform3DOp.Target.X"] = Input {
               SourceOp = "Shape3D1XTargetPosition",
               Source = "Value",
            },
            ["Transform3DOp.Target.Z"] = Input {
               SourceOp = "Shape3D1ZTargetPosition",
               Source = "Value",
            },
            Shape = Input { Value = FuID { "SurfaceCubeInputs" }, },
            MaterialInput = Input {
               SourceOp = "Background1_1",
               Source = "Output",
            },
            ["MtlStdInputs.MaterialID"] = Input { Value = 1, },
            ["SurfaceCubeInputs.Width"] = Input { Value = 1.89, },
            ["SurfaceCubeInputs.ObjectID.ObjectID"] = Input { Value = 4, }
         },
         ViewInfo = OperatorInfo { Pos = { 330, 82.5 } },
      },
      Shape3D1XTargetPosition = BezierSpline {
         SplineColor = { Red = 250, Green = 132, Blue = 49 },
         NameSet = true,
         KeyFrames = {
            [0] = { 4.45660969484583 }
         }
      },
      Shape3D1ZTargetPosition = BezierSpline {
         SplineColor = { Red = 254, Green = 56, Blue = 46 },
         NameSet = true,
         KeyFrames = {
            [0] = { -10.0044542343344 }
         }
      },
      Background1_1 = Background {
         Inputs = {
            GlobalOut = Input { Value = 119, },
            Width = Input { Value = 1920, },
            Height = Input { Value = 1080, },
            UseFrameFormatSettings = Input { Value = 1, },
            ["Gamut.SLogVersion"] = Input { Value = FuID { "SLog2" }, },
            TopLeftGreen = Input { Value = 0.677, },
            TopLeftBlue = Input { Value = 0.400784, },
         },
         ViewInfo = OperatorInfo { Pos = { 330, 16.5 } },
      },
      Transform3D1 = Transform3D {
         Inputs = {
            SceneInput = Input {
               SourceOp = "Shape3D1",
               Source = "Output",
            },
            ["Transform3DOp.Translate.X"] = Input {
               SourceOp = "Transform3D1XOffset",
               Source = "Value",
            },
            ["Transform3DOp.Translate.Z"] = Input {
               SourceOp = "Transform3D1ZOffset",
               Source = "Value",
            },
            ["Transform3DOp.Rotate.X"] = Input {
               SourceOp = "Transform3D1XRotation",
               Source = "Value",
            },
            ["Transform3DOp.Rotate.Z"] = Input {
               SourceOp = "Transform3D1ZRotation",
               Source = "Value",
            },
            ["Transform3DOp.PivotNest"] = Input { Value = 1, },
            ["Transform3DOp.ScaleNest"] = Input { Value = 0, },
         },
         ViewInfo = OperatorInfo { Pos = { 440, 82.5 } },
      },
      Transform3D1XOffset = BezierSpline {
         SplineColor = { Red = 250, Green = 132, Blue = 49 },
         NameSet = true,
         KeyFrames = {
            [0] = { 0.673863467147791, RH = { 5, 0.673863467147791 } },
            [15] = { -4.71266018488545, LH = { 10.0005000829697, -4.85292326421746 }, RH = { 21.3326998949051, -4.53499361773157 } },
            [34] = { 1.62774781086851, LH = { 27.6673001050949, 1.64258907650563 }, RH = { 37.6662999391556, 1.61915549918387 } },
            [45] = { -4.78296794879379, LH = { 41.3333333333333, -4.78296794879379 } }
         }
      },
      Transform3D1ZOffset = BezierSpline {
         SplineColor = { Red = 254, Green = 207, Blue = 46 },
         NameSet = true,
         KeyFrames = {
            [0] = { -12.3863280000872, RH = { 5, -12.3863280000872 } },
            [15] = { -5.92587489914208, LH = { 10.0005000829697, -7.77825501712506 }, RH = { 21.2402846446866, -3.6137678087917 } },
            [34] = { 0.21111675571383, LH = { 27.9731593012009, -2.61097162618701 }, RH = { 37.6662999391556, 1.92787400548094 } },
            [45] = { 8.12172577394287, LH = { 41.3337000608444, 6.42072712320362 }, RH = { 49.7057137763257, 10.3049658026184 } },
            [60] = { 12.2739500353627, LH = { 55, 12.2739500353627 } }
         }
      },
      Transform3D1XRotation = BezierSpline {
         SplineColor = { Red = 255, Green = 128, Blue = 128 },
         NameSet = true,
         KeyFrames = {
            [0] = { 0, RH = { 8, 0 }, Flags = { Linear = true } },
            [24] = { 0, LH = { 16, 0 }, Flags = { Linear = true } }
         }
      },
      Transform3D1ZRotation = BezierSpline {
         SplineColor = { Red = 128, Green = 128, Blue = 255 },
         NameSet = true,
         KeyFrames = {
            [0] = { 0, RH = { 8, 0 }, Flags = { Linear = true } },
            [24] = { 0, LH = { 16, 0 }, Flags = { Linear = true } }
         }
      },
      DirectionalLight1 = LightDirectional {
         Inputs = {
            ["Transform3DOp.Translate.Y"] = Input { Value = 2.87468346915684, },
            ["Transform3DOp.Translate.Z"] = Input { Value = 4.36091754179702, },
            ["Transform3DOp.Rotate.X"] = Input { Value = -35.7642137589864, },
            Red = Input { Value = 0.819, },
            Green = Input { Value = 0, },
            Blue = Input { Value = 0, },
         },
         ViewInfo = OperatorInfo { Pos = { 440, -16.5 } },
      },
      Merge3D1 = Merge3D {
         Inputs = {
            SceneInput1 = Input {
               SourceOp = "Transform3D1",
               Source = "Output",
            },
            SceneInput2 = Input {
               SourceOp = "DirectionalLight1",
               Source = "Output",
            },
         },
         ViewInfo = OperatorInfo { Pos = { 440, 16.5 } },
      },
      MediaOut1 = MediaOut {
         ViewInfo = OperatorInfo { Pos = { 770, 82.5 } },
      },
      Transform1 = Transform {
         Inputs = {
            Center = Input {
               SourceOp = "Path1",
               Source = "Position",
            },
            Input = Input {
               SourceOp = "Background1",
               Source = "Output",
            },
         },
         ViewInfo = OperatorInfo { Pos = { 165, 49.5 } },
      },
      MediaIn1 = MediaIn {
         CustomData = { MediaProps = {
               MEDIA_HEIGHT = 1080,
               MEDIA_MARK_IN = 0,
               MEDIA_MARK_OUT = 119,
               MEDIA_NAME = "Compound Clip 1",
               MEDIA_NUM_FRAMES = 120,
               MEDIA_PAR = 1,
               MEDIA_SRC_FRAME_RATE = 24,
               MEDIA_START_FRAME = 0,
               MEDIA_WIDTH = 1920
            } },
         Inputs = {
            GlobalOut = Input { Value = 119, },
            Layer = Input { Value = "0", },
         },
         ViewInfo = OperatorInfo { Pos = { -110, -49.5 } },
      },
      path2d = Underlay {
         NameSet = true,
         ViewInfo = UnderlayInfo {
            Pos = { 110, -16.5 },
            Size = { 233.333, 101.091 }
         },
      },
      curve3D = Underlay {
         NameSet = true,
         ViewInfo = UnderlayInfo {
            Pos = { 387.667, -49.5 },
            Size = { 250.666, 181.091 }
         },
      }
   },
   ActiveTool = "path2d"
}

Thanks

Version: Davinci Resolve V15.0.0B.037
…

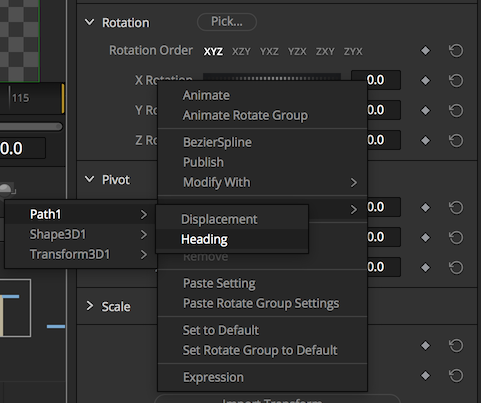

But there is no "connect to -> path heading" for Transform3D
…

It's here. You need reset Rotation animation before.

that path1 is the 2D path (I should have changed its name).
2 different path shapes to make it more clear:

edit: just to make it clear, the above image is if I set both 2d and 3d to Path1's heading (2d path). I don't want that.
I want the 2d object to follow the 2d transform path (which I got, super easy).
and the 3d object to follow the transform3d path & rotation. but there is no "follow heading" for 3d paths? so then how can it be done?

nodes with new name:

Code: Select all

{
   Tools = ordered() {
      BG3D = Background {
         NameSet = true,
         Inputs = {
            GlobalOut = Input { Value = 119, },
            Width = Input { Value = 1920, },
            Height = Input { Value = 1080, },
            UseFrameFormatSettings = Input { Value = 1, },
            ["Gamut.SLogVersion"] = Input { Value = FuID { "SLog2" }, },
            TopLeftGreen = Input { Value = 0.677, },
            TopLeftBlue = Input { Value = 0.400784, },
         },
         ViewInfo = OperatorInfo { Pos = { 330, 16.5 } },
      },
      Transform2D1 = Transform {
         CtrlWZoom = false,
         NameSet = true,
         Inputs = {
            Center = Input {
               SourceOp = "path2dModifier",
               Source = "Position",
            },
            Input = Input {
               SourceOp = "Background1",
               Source = "Output",
            },
         },
         ViewInfo = OperatorInfo { Pos = { 165, 49.5 } },
      },
      path2dModifier = PolyPath {
         DrawMode = "InsertAndModify",
         NameSet = true,
         Inputs = {
            Displacement = Input {
               SourceOp = "Path1Displacement",
               Source = "Value",
            },
            PolyLine = Input {
               Value = Polyline {
                  Points = {
                     { Linear = true, LockY = true, X = -0.605654761904762, Y = 0.0158730158730159, RX = 0.548282705229272, RY = -0.576325250712477 },
                     { LockY = true, X = 0.0580357142857143, Y = 0.0132275132275133, LX = -0.14831339012207, LY = -0.0360777739181698, RX = 0.352245742109357, RY = 0.0917680744595778 },
                     { LockY = true, X = 0.526785714285714, Y = -0.428571428571429, LX = -0.214468631121785, LY = 0.0570363763471618 }
                  }
               },
            },
         },
      },
      Path1Displacement = BezierSpline {
         SplineColor = { Red = 255, Green = 0, Blue = 255 },
         NameSet = true,
         KeyFrames = {
            [0] = { 0, RH = { 8.66579985618591, 0 }, Flags = { LockedY = true } },
            [26] = { 0.522, LH = { 17.3333333333333, 0.522 }, RH = { 28.3333333333333, 0.522 } },
            [33] = { 0.550255342723338, LH = { 30.6666666666667, 0.550255342723338 }, RH = { 34, 0.550255342723338 }, Flags = { LockedY = true } },
            [36] = { 0.602, LH = { 34.879241472986, 0.582176178655133 }, RH = { 44.65, 0.755 } },
            [46] = { 0.977999999999999, LH = { 42.6509489295175, 0.955481113562847 }, RH = { 52.0944220533245, 1.01897865193173 } },
            [61] = { 1, LH = { 57.2481390427702, 0.969429281089239 }, Flags = { LockedY = true } }
         }
      },
      Merge3D1 = Merge3D {
         Inputs = {
            SceneInput1 = Input {
               SourceOp = "Transform3D1",
               Source = "Output",
            },
            SceneInput2 = Input {
               SourceOp = "DirectionalLight1",
               Source = "Output",
            },
         },
         ViewInfo = OperatorInfo { Pos = { 440, 16.5 } },
      },
      Shape3D1 = Shape3D {
         Inputs = {
            ["SurfacePlaneInputs.ObjectID.ObjectID"] = Input { Value = 1, },
            ["SurfaceSphereInputs.ObjectID.ObjectID"] = Input { Value = 2, },
            ["SurfaceIcoInputs.ObjectID.ObjectID"] = Input { Value = 3, },
            ["Transform3DOp.ScaleNest"] = Input { Value = 0, },
            ["Transform3DOp.ScaleLock"] = Input { Value = 0, },
            ["Transform3DOp.Scale.Z"] = Input { Value = 2.56, },
            ["Transform3DOp.Target.X"] = Input {
               SourceOp = "Shape3D1XTargetPosition",
               Source = "Value",
            },
            ["Transform3DOp.Target.Z"] = Input {
               SourceOp = "Shape3D1ZTargetPosition",
               Source = "Value",
            },
            Shape = Input { Value = FuID { "SurfaceCubeInputs" }, },
            MaterialInput = Input {
               SourceOp = "BG3D",
               Source = "Output",
            },
            ["MtlStdInputs.MaterialID"] = Input { Value = 1, },
            ["SurfaceCubeInputs.Width"] = Input { Value = 1.89, },
            ["SurfaceCubeInputs.ObjectID.ObjectID"] = Input { Value = 4, }
         },
         ViewInfo = OperatorInfo { Pos = { 330.667, 82.5 } },
      },
      Shape3D1XTargetPosition = BezierSpline {
         SplineColor = { Red = 250, Green = 132, Blue = 49 },
         NameSet = true,
         KeyFrames = {
            [0] = { 4.45660969484583 }
         }
      },
      Shape3D1ZTargetPosition = BezierSpline {
         SplineColor = { Red = 254, Green = 56, Blue = 46 },
         NameSet = true,
         KeyFrames = {
            [0] = { -10.0044542343344 }
         }
      },
      Transform3D1 = Transform3D {
         Inputs = {
            SceneInput = Input {
               SourceOp = "Shape3D1",
               Source = "Output",
            },
            ["Transform3DOp.Translate.X"] = Input {
               SourceOp = "Transform3D1XOffset",
               Source = "Value",
            },
            ["Transform3DOp.Translate.Z"] = Input {
               SourceOp = "Transform3D1ZOffset",
               Source = "Value",
            },
            ["Transform3DOp.Rotate.X"] = Input {
               SourceOp = "Transform3D1XRotation",
               Source = "Value",
            },
            ["Transform3DOp.Rotate.Z"] = Input {
               SourceOp = "Transform3D1ZRotation",
               Source = "Value",
            },
            ["Transform3DOp.PivotNest"] = Input { Value = 1, },
            ["Transform3DOp.ScaleNest"] = Input { Value = 0, },
         },
         ViewInfo = OperatorInfo { Pos = { 440.667, 82.5 } },
      },
      Transform3D1XOffset = BezierSpline {
         SplineColor = { Red = 250, Green = 132, Blue = 49 },
         NameSet = true,
         KeyFrames = {
            [0] = { 0.673863467147791, RH = { 5, 0.673863467147791 } },
            [15] = { 2.46961927322174, LH = { 12.3130814122981, 2.3942366387023 }, RH = { 21.0446376200404, 2.63920413172828 } },
            [34] = { -3.44546057756226, LH = { 27.7308667463425, -3.43076828620532 }, RH = { 36.9842698393958, -3.45245448887248 } },
            [45] = { -4.78296794879379, LH = { 41.3333333333333, -4.78296794879379 } }
         }
      },
      Transform3D1ZOffset = BezierSpline {
         SplineColor = { Red = 254, Green = 207, Blue = 46 },
         NameSet = true,
         KeyFrames = {
            [0] = { -12.3863280000872, RH = { 5, -12.3863280000872 } },
            [15] = { -5.92587489914208, LH = { 10.0005000829697, -7.77825501712506 }, RH = { 21.2402846446866, -3.6137678087917 } },
            [34] = { 0.21111675571383, LH = { 27.9731593012009, -2.61097162618701 }, RH = { 37.6662999391556, 1.92787400548094 } },
            [45] = { 8.12172577394287, LH = { 41.3337000608444, 6.42072712320362 }, RH = { 49.7057137763257, 10.3049658026184 } },
            [60] = { 12.2739500353627, LH = { 55, 12.2739500353627 } }
         }
      },
      Transform3D1XRotation = BezierSpline {
         SplineColor = { Red = 255, Green = 128, Blue = 128 },
         NameSet = true,
         KeyFrames = {
            [0] = { 0, RH = { 8, 0 }, Flags = { Linear = true } },
            [24] = { 0, LH = { 16, 0 }, Flags = { Linear = true } }
         }
      },
      Transform3D1ZRotation = BezierSpline {
         SplineColor = { Red = 128, Green = 128, Blue = 255 },
         NameSet = true,
         KeyFrames = {
            [0] = { 0, RH = { 8, 0 }, Flags = { Linear = true } },
            [24] = { 0, LH = { 16, 0 }, Flags = { Linear = true } }
         }
      },
      Rectangle1 = RectangleMask {
         Inputs = {
            MaskWidth = Input { Value = 1920, },
            MaskHeight = Input { Value = 1080, },
            PixelAspect = Input { Value = { 1, 1 }, },
            ClippingMode = Input { Value = FuID { "None" }, },
            Width = Input { Value = 0.19047619047619, },
            Height = Input { Value = 0.150793650793651, },
            Angle = Input {
               SourceOp = "path2dModifier",
               Source = "Heading",
            },
         },
         ViewInfo = OperatorInfo { Pos = { 55, 16.5 } },
      },
      Background1 = Background {
         Inputs = {
            GlobalOut = Input { Value = 119, },
            Width = Input { Value = 1920, },
            Height = Input { Value = 1080, },
            UseFrameFormatSettings = Input { Value = 1, },
            ["Gamut.SLogVersion"] = Input { Value = FuID { "SLog2" }, },
            TopLeftRed = Input { Value = 0.677, },
            TopLeftGreen = Input { Value = 0.389952, },
            EffectMask = Input {
               SourceOp = "Rectangle1",
               Source = "Mask",
            }
         },
         ViewInfo = OperatorInfo { Pos = { 55, 49.5 } },
      },
      DirectionalLight1 = LightDirectional {
         Inputs = {
            ["Transform3DOp.Translate.Y"] = Input { Value = 2.87468346915684, },
            ["Transform3DOp.Translate.Z"] = Input { Value = 4.36091754179702, },
            ["Transform3DOp.Rotate.X"] = Input { Value = -35.7642137589864, },
            Red = Input { Value = 0.819, },
            Green = Input { Value = 0, },
            Blue = Input { Value = 0, },
         },
         ViewInfo = OperatorInfo { Pos = { 440, -16.5 } },
      },
      MediaOut1 = MediaOut {
         ViewInfo = OperatorInfo { Pos = { 770, 82.5 } },
      },
      MediaIn1 = MediaIn {
         CustomData = { MediaProps = {
               MEDIA_HEIGHT = 1080,
               MEDIA_MARK_IN = 0,
               MEDIA_MARK_OUT = 119,
               MEDIA_NAME = "Compound Clip 1",
               MEDIA_NUM_FRAMES = 120,
               MEDIA_PAR = 1,
               MEDIA_SRC_FRAME_RATE = 24,
               MEDIA_START_FRAME = 0,
               MEDIA_WIDTH = 1920
            } },
         Inputs = {
            GlobalOut = Input { Value = 119, },
            Layer = Input { Value = "0", },
         },
         ViewInfo = OperatorInfo { Pos = { -110, -49.5 } },
      },
      curve3D = Underlay {
         NameSet = true,
         ViewInfo = UnderlayInfo {
            Pos = { 387.667, -49.5 },
            Size = { 250.666, 181.091 }
         },
      },
      path2d = Underlay {
         NameSet = true,
         ViewInfo = UnderlayInfo {
            Pos = { 110, -16.5 },
            Size = { 233.333, 101.091 }
         },
      }
   }
}

doing some digging around, found something interesting:
(numbers will be based off this image)


2D:
- if I select 1 and add "connect to -> pathName -> heading" to the "rotation", it creates a modifier, as expected.
- if I then select 2, it has the same modifier, possibly because 1 and 2 are connected?

3D
- if I select 3 and add a "Modify with" to its Y Rotation, a modifier is created.
--- If I use "Connect to", no modifier is created for 3 or 4.
- If I select 4, there is no shared "modifier" tab even if I use "Modify with", like there is for 1/2.

I had the idea of linking the paths "use target" x/y/z to the cubes x/y/z and hope it would match the paths angle (even though they are directly overlapped). Nope, didn't work. MAYBE if I add a very small time offset? but then the very last frame would probably be be weird since the x/y/z are all the same.

Any help would be appreciated. Or maybe its just not possible for the current beta?

You're definitely on the right track. I did this years ago. Animate your cube and then right-click and 'modify with offset' the x/y/z tracks of the target. Go into the modifiers and right-click-->connect to--> the X/Y/Z values. Play with the time off-set and you're good to go. And yes, the very last frame will be weird, so animate it a little more than you need to.

can you apply it to my above nodes or give a little more information please?

(on the Transform3D object)
if I use either of these "offset" options, there's no x/y/z options (only x/y)


and then would I link it to the transform x/y/z?


full screenshot:

Anybody? I'd like to get this working. also asked on reddit: https://www.reddit.com/r/blackmagicdesi ... _path_and/

Animate your cube and then right-click and 'modify with offset' the x/y/z tracks of the target.

Is that perhaps a Krokodove modifier? I don't see it in my install.

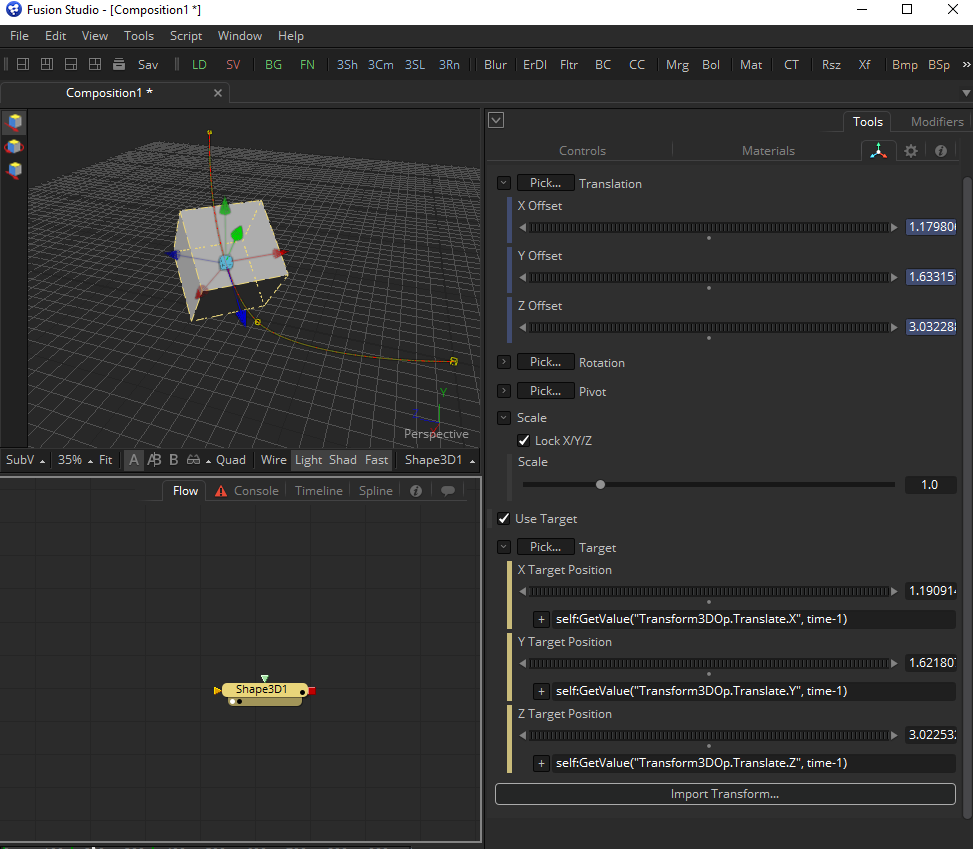

You can get this done with an expression (screenshot from Fu8 because Resolve takes too long to start up):


The expressions on the LookAt Target Position, in case they're difficult to see in the ss:
self:GetValue("Transform3DOp.Translate.X", time-1)

That fetches the Translate.X value from the previous frame. So there will be a snap to 0 on frame 0. You can fix that by selecting the keyframes in the Spline View, right-click, and choose Gradient Extrapolation—Fusion will extrapolate the curves, so long as they're not flat at the ends.

edit: Note that this will bias the angle a little bit, either leading or trailing the actual motion. If it's important to keep the angle centered, you'll need to average the values from time+1 and time-1:
(self:GetValue("Transform3DOp.Translate.X", time+1) + self:GetValue("Transform3DOp.Translate.X", time-1)) / 2

Hmmm... Or you could use +/- 0.5. That should give you an even more accurate derivative at the frame in question.

Thank you very much, Bryan! That works great.

Simple node setup for 2D and 3D:

Code: Select all

{
   Tools = ordered() {
      Rectangle1 = RectangleMask {
         Inputs = {
            MaskWidth = Input { Value = 1920, },
            MaskHeight = Input { Value = 1080, },
            PixelAspect = Input { Value = { 1, 1 }, },
            ClippingMode = Input { Value = FuID { "None" }, },
            Width = Input { Value = 0.19047619047619, },
            Height = Input { Value = 0.150793650793651, },
            Angle = Input {
               SourceOp = "path2dModifier",
               Source = "Heading",
            },
         },
         ViewInfo = OperatorInfo { Pos = { 55, 16.5 } },
      },
      path2dModifier = PolyPath {
         DrawMode = "InsertAndModify",
         CtrlWZoom = false,
         NameSet = true,
         Inputs = {
            Displacement = Input {
               SourceOp = "path2dModifierDisplacement",
               Source = "Value",
            },
            PolyLine = Input {
               Value = Polyline {
                  Points = {
                     { Linear = true, LockY = true, X = -0.605654761904762, Y = 0.0158730158730159, RX = 0.548282705229272, RY = -0.576325250712477 },
                     { LockY = true, X = 0.0580357142857143, Y = 0.0132275132275133, LX = -0.14831339012207, LY = -0.0360777739181698, RX = 0.352245742109357, RY = 0.0917680744595778 },
                     { LockY = true, X = 0.526785714285714, Y = -0.428571428571429, LX = -0.214468631121785, LY = 0.0570363763471618 }
                  }
               },
            },
         },
      },
      path2dModifierDisplacement = BezierSpline {
         SplineColor = { Red = 255, Green = 0, Blue = 255 },
         NameSet = true,
         KeyFrames = {
            [0] = { 0, RH = { 8.66579985618591, 0 }, Flags = { LockedY = true } },
            [26] = { 0.522, LH = { 17.3333333333333, 0.522 }, RH = { 28.3333333333333, 0.522 } },
            [33] = { 0.550255342723338, LH = { 30.6666666666667, 0.550255342723338 }, RH = { 34, 0.550255342723338 }, Flags = { LockedY = true } },
            [36] = { 0.602, LH = { 34.879241472986, 0.582176178655133 }, RH = { 44.65, 0.755 } },
            [46] = { 0.977999999999999, LH = { 42.6509489295175, 0.955481113562847 }, RH = { 52.0944220533245, 1.01897865193173 } },
            [61] = { 1, LH = { 57.2481390427702, 0.969429281089239 }, Flags = { LockedY = true } }
         }
      },
      Background1 = Background {
         Inputs = {
            GlobalOut = Input { Value = 119, },
            Width = Input { Value = 1920, },
            Height = Input { Value = 1080, },
            UseFrameFormatSettings = Input { Value = 1, },
            ["Gamut.SLogVersion"] = Input { Value = FuID { "SLog2" }, },
            TopLeftRed = Input { Value = 0.677, },
            TopLeftGreen = Input { Value = 0.389952, },
            EffectMask = Input {
               SourceOp = "Rectangle1",
               Source = "Mask",
            }
         },
         ViewInfo = OperatorInfo { Pos = { 55, 49.5 } },
      },
      Transform2D1 = Transform {
         NameSet = true,
         Inputs = {
            Center = Input {
               SourceOp = "path2dModifier",
               Source = "Position",
            },
            Input = Input {
               SourceOp = "Background1",
               Source = "Output",
            },
         },
         ViewInfo = OperatorInfo { Pos = { 165, 49.5 } },
      },
      Shape3D1 = Shape3D {
         Inputs = {
            ["SurfacePlaneInputs.ObjectID.ObjectID"] = Input { Value = 1, },
            ["SurfaceSphereInputs.ObjectID.ObjectID"] = Input { Value = 2, },
            ["SurfaceIcoInputs.ObjectID.ObjectID"] = Input { Value = 3, },
            ["Transform3DOp.PivotNest"] = Input { Value = 1, },
            ["Transform3DOp.ScaleNest"] = Input { Value = 0, },
            ["Transform3DOp.ScaleLock"] = Input { Value = 0, },
            ["Transform3DOp.Scale.Z"] = Input { Value = 2.56, },
            ["Transform3DOp.Target.X"] = Input {
               SourceOp = "Shape3D1XTargetPosition",
               Source = "Value",
            },
            ["Transform3DOp.Target.Z"] = Input {
               SourceOp = "Shape3D1ZTargetPosition",
               Source = "Value",
            },
            Shape = Input { Value = FuID { "SurfaceCubeInputs" }, },
            MaterialInput = Input {
               SourceOp = "BG3D",
               Source = "Output",
            },
            ["MtlStdInputs.MaterialID"] = Input { Value = 1, },
            ["SurfaceCubeInputs.Width"] = Input { Value = 1.89, },
            ["SurfaceCubeInputs.SubdivisionWidth"] = Input { Value = 3, },
            ["SurfaceCubeInputs.Controls.Normals.Show"] = Input { Value = 1, },
            ["SurfaceCubeInputs.ObjectID.ObjectID"] = Input { Value = 4, }
         },
         ViewInfo = OperatorInfo { Pos = { 330.667, 82.5 } },
      },
      Shape3D1XTargetPosition = BezierSpline {
         SplineColor = { Red = 250, Green = 132, Blue = 49 },
         NameSet = true,
         KeyFrames = {
            [0] = { 4.45660969484583 }
         }
      },
      Shape3D1ZTargetPosition = BezierSpline {
         SplineColor = { Red = 254, Green = 56, Blue = 46 },
         NameSet = true,
         KeyFrames = {
            [0] = { -10.0044542343344 }
         }
      },
      BG3D = Background {
         NameSet = true,
         Inputs = {
            GlobalOut = Input { Value = 119, },
            Width = Input { Value = 1920, },
            Height = Input { Value = 1080, },
            UseFrameFormatSettings = Input { Value = 1, },
            ["Gamut.SLogVersion"] = Input { Value = FuID { "SLog2" }, },
            TopLeftGreen = Input { Value = 0.677, },
            TopLeftBlue = Input { Value = 0.400784, },
         },
         ViewInfo = OperatorInfo { Pos = { 330, 16.5 } },
      },
      path2d = Underlay {
         NameSet = true,
         ViewInfo = UnderlayInfo {
            Pos = { 110, -16.5 },
            Size = { 233.333, 101.091 }
         },
      },
      Transform3D1 = Transform3D {
         CtrlWZoom = false,
         Inputs = {
            SceneInput = Input {
               SourceOp = "Shape3D1",
               Source = "Output",
            },
            ["Transform3DOp.Translate.X"] = Input {
               SourceOp = "Transform3D1XOffset",
               Source = "Value",
            },
            ["Transform3DOp.Translate.Y"] = Input {
               SourceOp = "Transform3D1YOffset",
               Source = "Value",
            },
            ["Transform3DOp.Translate.Z"] = Input {
               SourceOp = "Transform3D1ZOffset",
               Source = "Value",
            },
            ["Transform3DOp.Rotate.X"] = Input {
               SourceOp = "Transform3D1XRotation",
               Source = "Value",
            },
            ["Transform3DOp.Rotate.Z"] = Input {
               SourceOp = "Transform3D1ZRotation",
               Source = "Value",
            },
            ["Transform3DOp.PivotNest"] = Input { Value = 1, },
            ["Transform3DOp.ScaleNest"] = Input { Value = 0, },
            ["Transform3DOp.UseTarget"] = Input { Value = 1, },
            ["Transform3DOp.Target.X"] = Input {
               Value = 2.31466540368773,
               Expression = "self:GetValue(\"Transform3DOp.Translate.X\", time-1)",
            },
            ["Transform3DOp.Target.Y"] = Input { Expression = "self:GetValue(\"Transform3DOp.Translate.Y\", time-1)", },
            ["Transform3DOp.Target.Z"] = Input {
               Value = -9.00030698188571,
               Expression = "self:GetValue(\"Transform3DOp.Translate.Z\", time-1)",
            },
         },
         ViewInfo = OperatorInfo { Pos = { 440.667, 82.5 } },
         UserControls = ordered() { NewControl = { ICS_ControlPage = "3D", LINKID_DataType = "Point", LINKS_Name = "New Control" } }
      },
      Transform3D1XOffset = BezierSpline {
         SplineColor = { Red = 250, Green = 132, Blue = 49 },
         NameSet = true,
         KeyFrames = {
            [0] = { 0.673863467147791, RH = { 5, 0.673863467147791 } },
            [15] = { 2.46961927322174, LH = { 10.0915823099095, 3.59241362234576 }, RH = { 21.3326998069467, 1.02102218819914 } },
            [34] = { -7.10359360364859, LH = { 27.6614146766707, -7.08873854496773 }, RH = { 36.9997862136938, -7.1106238790115 } },
            [45] = { -4.78296794879379, LH = { 41.3333333333333, -4.78296794879379 } }
         }
      },
      Transform3D1YOffset = BezierSpline {
         SplineColor = { Red = 252, Green = 206, Blue = 47 },
         NameSet = true,
         KeyFrames = {
            [2] = { 0, RH = { 6.33333333333333, 0 }, Flags = { Linear = true } },
            [15] = { 0, LH = { 10.6666666666667, 0 }, RH = { 21.3326998949051, 0 }, Flags = { Linear = true } },
            [34] = { 1.8321383868105, LH = { 27.7269841038093, 0.771357994310348 }, RH = { 34.6665999889374, 1.94486186935978 } },
            [36] = { 3.55114487371705, LH = { 35.3334000110626, 3.6621724581152 }, RH = { 38.9996999502182, 3.05152074392539 } },
            [45] = { 0, LH = { 42, 0 } }
         }
      },
      Transform3D1ZOffset = BezierSpline {
         SplineColor = { Red = 254, Green = 207, Blue = 46 },
         NameSet = true,
         KeyFrames = {
            [0] = { -12.3863280000872, RH = { 5, -12.3863280000872 } },
            [15] = { -5.92587489914208, LH = { 10.0005000829697, -7.77825501712506 }, RH = { 21.053500433983, -3.68297380219154 } },
            [34] = { -1.50749594346134, LH = { 28.1948906160902, -4.22575789308606 }, RH = { 34.6665999889374, -1.19535826168551 } },
            [36] = { 1.14582502439155, LH = { 35.3334000110626, 0.413481865044109 }, RH = { 38.5547291149506, 3.95251332677547 } },
            [45] = { 8.12172577394287, LH = { 41.972288431998, 6.71700347149392 }, RH = { 49.7057137763257, 10.3049658026184 } },
            [60] = { 12.2739500353627, LH = { 55, 12.2739500353627 } }
         }
      },
      Transform3D1XRotation = BezierSpline {
         SplineColor = { Red = 255, Green = 128, Blue = 128 },
         NameSet = true,
         KeyFrames = {
            [0] = { 0, RH = { 8, 0 }, Flags = { Linear = true } },
            [24] = { 0, LH = { 16, 0 } }
         }
      },
      Transform3D1ZRotation = BezierSpline {
         SplineColor = { Red = 128, Green = 128, Blue = 255 },
         NameSet = true,
         KeyFrames = {
            [0] = { 0, RH = { 8, 0 }, Flags = { Linear = true } },
            [24] = { 0, LH = { 16, 0 } }
         }
      },
      DirectionalLight1 = LightDirectional {
         Inputs = {
            ["Transform3DOp.Translate.Y"] = Input { Value = 2.87468346915684, },
            ["Transform3DOp.Translate.Z"] = Input { Value = 4.36091754179702, },
            ["Transform3DOp.Rotate.X"] = Input { Value = -35.7642137589864, },
            Red = Input { Value = 0.819, },
            Green = Input { Value = 0, },
            Blue = Input { Value = 0, },
         },
         ViewInfo = OperatorInfo { Pos = { 440, -16.5 } },
      },
      Merge3D1 = Merge3D {
         Inputs = {
            SceneInput1 = Input {
               SourceOp = "Transform3D1",
               Source = "Output",
            },
            SceneInput2 = Input {
               SourceOp = "DirectionalLight1",
               Source = "Output",
            },
         },
         ViewInfo = OperatorInfo { Pos = { 440, 16.5 } },
      },
      curve3D = Underlay {
         NameSet = true,
         ViewInfo = UnderlayInfo {
            Pos = { 383.667, -49.5 },
            Size = { 242.666, 181.091 }
         },
      }
   }
}
