Please help - Artifacts in blob particle render

Hi,

I am trying a simple particle setup (style type is blob). Unfortunately I get strange artifacts where the individual particles overlap each other. Whatever setting I change it does not go away.


Does anybody have an idea what I might do wrong here?

I tested in Fusion 8 and 7 on Windows 10.

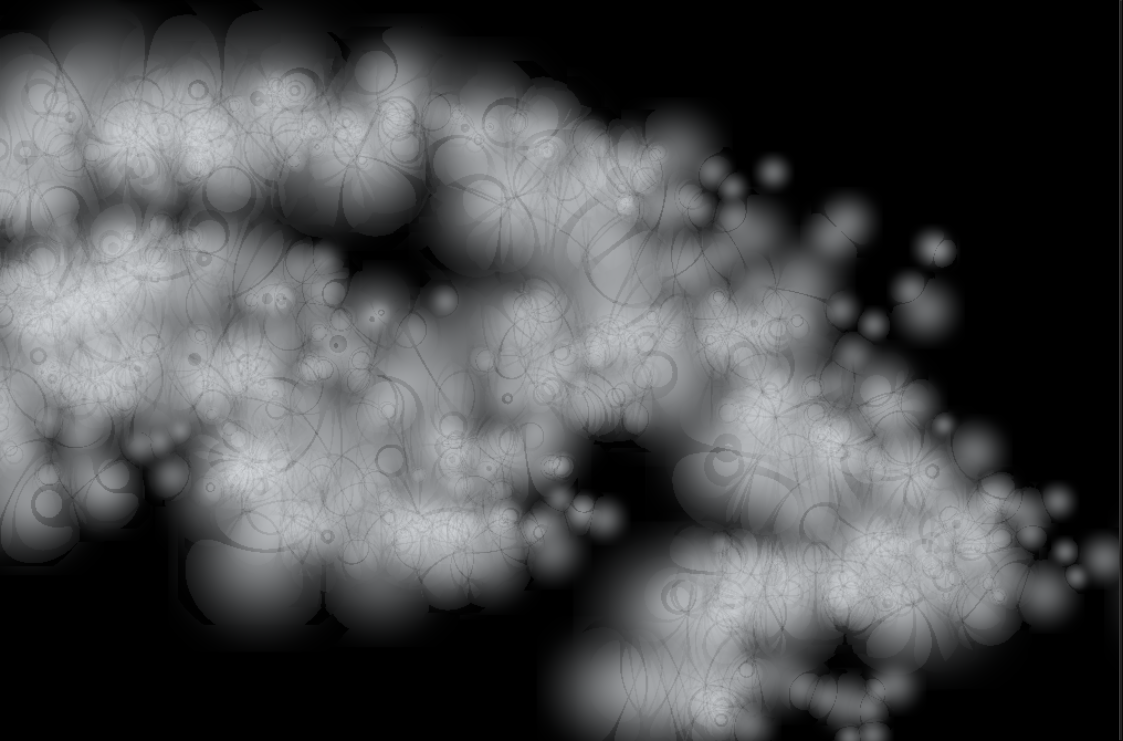

Above is a screenshot.
Attached is the bitmap I use as reagion for the pEmiter (might look empty in the preview).

Code: Select all

{
   Tools = ordered() {
      Loader2 = Loader {
         Clips = {
            Clip {
               ID = "Clip1",
               Filename = "I:\\D\\work_Private\\DevOps\\Himmel\\HeadsMask.png",
               FormatID = "PNGFormat",
               StartFrame = -1,
               LengthSetManually = true,
               TrimIn = 0,
               TrimOut = 0,
               ExtendFirst = 0,
               ExtendLast = 0,
               Loop = 0,
               AspectMode = 0,
               Depth = 0,
               TimeCode = 0,
               GlobalStart = 0,
               GlobalEnd = 0
            }
         },
         CtrlWZoom = false,
         Inputs = {
            ["Gamut.ColorSpaceNest"] = Input { Value = 1, },
            ["Gamut.ColorType"] = Input { Value = FuID { "Space" }, },
            ["Gamut.ColorSpace"] = Input { Value = FuID { "sRGB" }, },
            ["Gamut.GammaSpaceNest"] = Input { Value = 1, },
            ["Gamut.GammaType"] = Input { Value = FuID { "Space" }, },
            ["Gamut.GammaSpace"] = Input { Value = FuID { "sRGB" }, },
            ["Gamut.SLogVersion"] = Input { Value = FuID { "SLog2" }, },
         },
         ViewInfo = OperatorInfo { Pos = { 792.924, 177.773 } },
      },
      pDirectionalForce1 = pDirectionalForce {
         ID = 67,
         Inputs = {
            Strength = Input { Value = 0.0139130434782609, },
            Direction = Input { Value = 0, },
            Input = Input {
               SourceOp = "pTurbulence1",
               Source = "Output",
            },
         },
         ViewInfo = OperatorInfo { Pos = { 1030.82, 231.739 } },
      },
      pTurbulence1 = pTurbulence {
         ID = 37,
         Inputs = {
            XStrength = Input { Value = 0.380952380952381, },
            StrengthOverLife = Input { Value = 1, },
            StrengthOverLifeLUT = Input {
               SourceOp = "pTurbulence1StrengthoverLifeLUT",
               Source = "Value",
            },
            Input = Input {
               SourceOp = "pEmitter1",
               Source = "Output",
            },
         },
         ViewInfo = OperatorInfo { Pos = { 911.911, 230.997 } },
      },
      pTurbulence1StrengthoverLifeLUT = LUTBezier {
         KeyColorSplines = {
            [0] = {
               [0] = { 0.129032258064516, RH = { 0.330759330759331, 0.129032258064516 }, Flags = { Linear = true } },
               [0.992277992277993] = { 0.129032258064516, LH = { 0.661518661518662, 0.129032258064516 }, Flags = { Linear = true } }
            }
         },
         SplineColor = { Red = 192, Green = 128, Blue = 64 },
         NameSet = true,
      },
      pEmitter1 = pEmitter {
         ID = 2,
         Inputs = {
            Number = Input { Value = 60, },
            Lifespan = Input { Value = 25, },
            PositionVariance = Input { Value = 0.00608695652173913, },
            VelocityControls = Input { Value = 1, },
            Velocity = Input { Value = 0.0285714285714286, },
            VelocityVariance = Input { Value = 0.0428571428571429, },
            Angle = Input { Value = 360, },
            Rotation = Input { Value = 1, },
            Style = Input { Value = FuID { "ParticleStyleBlob" }, },
            Region = Input { Value = FuID { "BitmapRgn" }, },
            ["ParticleStyle.ColorControls"] = Input { Value = 1, },
            ["ParticleStyle.Red"] = Input { Value = 0.909803921568627, },
            ["ParticleStyle.Green"] = Input { Value = 0.941176470588235, },
            ["ParticleStyle.Blue"] = Input { Value = 0.976470588235294, },
            ["ParticleStyle.Alpha"] = Input { Value = 0.941176470588235, },
            ["ParticleStyle.ColorVariance"] = Input { Value = 1, },
            ["ParticleStyle.ColorOverLifeControls"] = Input { Value = 1, },
            ["ParticleStyle.ColorOverLife"] = Input {
               Value = Gradient {
                  Colors = {
                     [0] = { 0.15, 0.15, 0.15, 0.15 }
                  }
               },
            },
            ["ParticleStyle.SizeControls"] = Input { Value = 1, },
            ["ParticleStyle.Size"] = Input { Value = 0.07, },
            ["ParticleStyle.SizeVariance"] = Input { Value = 0.0357142857142857, },
            ["ParticleStyle.SizeOverLife"] = Input {
               SourceOp = "pEmitter1SizeoverLife",
               Source = "Value",
            },
            ["ParticleStyle.FadeControls"] = Input { Value = 1, },
            ["ParticleStyle.MergeControls"] = Input { Value = 1, },
            ["ParticleStyle.BlurOverLife"] = Input {
               SourceOp = "pEmitter1BluroverLife2D",
               Source = "Value",
            },
            ["BitmapRgn.Bitmap"] = Input {
               SourceOp = "Loader2",
               Source = "Output",
            },
         },
         ViewInfo = OperatorInfo { Pos = { 793.47, 230.516 } },
      },
      pEmitter1SizeoverLife = LUTBezier {
         KeyColorSplines = {
            [0] = {
               [0.0135449994802213] = { 0.496115834070298, RH = { 0.619336998734541, 0.186774565131375 }, Flags = { Linear = true } },
               [1] = { 0, LH = { 0.982202664625106, 0.0338621749955864 } }
            }
         },
         SplineColor = { Red = 192, Green = 128, Blue = 64 },
         NameSet = true,
      },
      pEmitter1BluroverLife2D = LUTBezier {
         KeyColorSplines = {
            [0] = {
               [0] = { 0.5, RH = { 0.333333333333333, 0.5 }, Flags = { Linear = true } },
               [1] = { 0.5, LH = { 0.666666666666667, 0.5 }, Flags = { Linear = true } }
            }
         },
         SplineColor = { Red = 192, Green = 128, Blue = 64 },
         NameSet = true,
      },
      pRender1 = pRender {
         Inputs = {
            ["_MotionBlurWarning"] = Input { Disabled = true, },
            GlobalOut = Input { Value = 100, },
            Width = Input { Value = 1920, },
            Height = Input { Value = 1080, },
            ["Gamut.SLogVersion"] = Input { Value = FuID { "SLog2" }, },
            OutputMode = Input { Disabled = true, },
            IntegrationMethod = Input { Value = FuID { "RK4" }, },
            ["MaterialID.Nest"] = Input { Value = 1, },
            ["MaterialID.MaterialID"] = Input { Value = 1, },
            ["ObjectID.Nest"] = Input { Value = 1, },
            ["ObjectID.ObjectID"] = Input { Value = 1, },
            Input = Input {
               SourceOp = "pDirectionalForce1",
               Source = "Output",
            },
         },
         ViewInfo = OperatorInfo { Pos = { 1151.21, 231.288 } },
      },
      Transform3D1 = Transform3D {
         Inputs = {
            SceneInput = Input {
               SourceOp = "pRender1",
               Source = "Output",
            },
            ["Transform3DOp.Translate.X"] = Input { Value = -0.0227119484703126, },
            ["Transform3DOp.Translate.Y"] = Input { Value = 0.350365937634077, },
            ["Transform3DOp.Translate.Z"] = Input { Value = 0.43194901797032, },
            ["Transform3DOp.Rotate.X"] = Input { Value = 66.7185613601469, },
            ["Transform3DOp.Scale.X"] = Input { Value = 1.58765622339693, },
            ["Transform3DOp.Scale.Y"] = Input { Value = 1.58765622339693, },
            ["Transform3DOp.Scale.Z"] = Input { Value = 1.58765622339693, },
         },
         ViewInfo = OperatorInfo { Pos = { 1276.8, 231.742 } },
      },
      Merge3D2 = Merge3D {
         Inputs = {
            SceneInput1 = Input {
               SourceOp = "Transform3D1",
               Source = "Output",
            },
            SceneInput2 = Input {
               SourceOp = "Camera3D1",
               Source = "Output",
            },
         },
         ViewInfo = OperatorInfo { Pos = { 1400.32, 231.738 } },
      },
      Camera3D1 = Camera3D {
         Inputs = {
            ["Transform3DOp.Translate.Y"] = Input { Value = -0.164379282788399, },
            ["Transform3DOp.Translate.Z"] = Input { Value = 3.74133425733745, },
            ["Transform3DOp.Rotate.X"] = Input { Value = 4.12878346582875, },
            AovType = Input { Value = 2, },
            FLength = Input { Value = 29.2505860166389, },
            ["Stereo.Mode"] = Input { Value = FuID { "OffAxis" }, },
            FilmGate = Input { Value = FuID { "BMD_URSA_4K_16x9" }, },
            ApertureW = Input { Value = 0.831496062992126, },
            ApertureH = Input { Value = 0.467716535433071, },
            ["SurfacePlaneInputs.ObjectID.ObjectID"] = Input { Value = 2, },
            ["MtlStdInputs.MaterialID"] = Input { Value = 2, },
         },
         ViewInfo = OperatorInfo { Pos = { 1401.06, 176.069 } },
      },
      Renderer3D1 = Renderer3D {
         Inputs = {
            ["RendererOpenGL.Texturing"] = Input { Value = 1, },
            ["RendererOpenGL.Supersampling"] = Input { Value = 1, },
            ["RendererOpenGLUV.LightingEnabled"] = Input { Value = 1, },
            ["RendererOpenGLUV.ShadowsEnabled"] = Input { Value = 1, },
            GlobalOut = Input { Value = 100, },
            Width = Input { Value = 3264, },
            Height = Input { Value = 1836, },
            ["Gamut.GammaSpaceNest"] = Input { Value = 1, },
            ["Gamut.SLogVersion"] = Input { Value = FuID { "SLog2" }, },
            SceneInput = Input {
               SourceOp = "Merge3D2",
               Source = "Output",
            },
            CameraSelector = Input { Value = FuID { "Camera3D1" }, },
            Reporting = Input { Value = 1, },
            ["RendererSoftware.Channels.Nest"] = Input { Value = 1, },
         },
         ViewInfo = OperatorInfo { Pos = { 1525.91, 232.372 } },
      }
   },
   ActiveTool = "Loader2"
}

You probably need to change the depth sorting option in the pRender to make this go away.

Many thanks Snader,

you showed me the right way. There is no depth sorting in the pRender, but there is one in the Renderer3D at the end of the chain. It became available after I switched to OpenGL Renderer. I could not find any setting like that while in Software Renderer mode. Now with OpenGL and sorting set to "Sorted (accurate)" the artifacts are gone.

Sorry for another non professional question. Is the software renderer in Fusion not meant to be used for final output?
